¿Qué es la ventilación marina?

La ventilación marina consiste en un sistema para mantener un ambiente seguro y cómodo a bordo de embarcaciones marítimas, como buques de carga, cruceros, y plataformas petrolíferas. Este tipo de ventilación se encarga de suministrar aire fresco a las diferentes áreas del barco y eliminar contaminado , gases, humos, o calor excesivo generado. Al entender cómo funciona el proceso de ventilación marina, las empresas especializadas en este campo pueden ofrecer soluciones para mejorar la calidad del aire a bordo.

A la hora de escoger un sistema de ventilación para una embarcación es importante tener en cuenta varios factores como:

• Ubicación de los orificios de ventilación: deberán situarse de manera que maximicen la entrada de aire fresco y minimicen la entrada de agua en condiciones adversas.
• Tamaño y tipo de ventiladores: la selección adecuada de ventiladores y extractores es fundamental para garantizar el flujo efectivo de aire.
• Mantenimiento: los sistemas de ventilación requieren un mantenimiento regular para asegurar su eficiencia, para ello se deberán limpiar los filtros y comprobar que no hay obstrucciones de los conductos.

Tipos de ventilación en las embarcaciones marinas

• Ventilación natural: se basa en la disposición estratégica de orificios de ventilación, rejillas y escotillas que permiten la entrada de aire fresco y la salida de aire viciado.
• Ventilación mecánica: utiliza ventiladores y extractores para forzar el movimiento del aire dentro y fuera de la embarcación. Estos sistemas pueden ser fijos o portátiles.
• Ventilación forzada: similar a la anterior pero específicamente diseñada para extraer aire de zonas de riesgo como la sala de máquinas.
• Ventilación de emergencia: diseña para usarse en situaciones críticas como incendios o inundaciones, suele incluir extractores de humo y mecanismos que permiten la entrada de aire ayudando a mantener la calidad del aire en situaciones extremas.
• Aire acondicionado: estos sistemas suelen incluir ventilación mecánica y pueden estar integrados con sistemas de control climático para mantener condiciones óptimas a bordo.
• Ventilación de pasillos y habitaciones: aseguran un flujo de aire adecuado en áreas de descanso y circulación. Utiliza rejillas de ventilación en puertas y paredes para facilitar la circulación de aire.
• Ventilación en Tanques de combustible: este tipo de ventilación es específica para evitar la acumulación de vapores inflamables en tanques de combustible.

La importancia de la Ventilación en las embarcaciones marinas

Calidad del aire

Una ventilación adecuada ayudará a evitar la acumulación de humedad y contaminantes. Si la circulación del aire no es eficaz, las áreas cerradas pueden hacer que se generen hongos y moho, lo que no solo es perjudicial para la salud, sino que también puede afectar a la estructura de la embarcación.

La ventilación natural y mecánica permitirá la entrada de aire fresco y la expulsión de aire viciado, mejorando la calidad del aire a bordo.

Regulación de la temperatura

Las embarcaciones están expuestas a condiciones climáticas extremas, por lo que la ventilación juega un papel fundamental en la regulación de la temperatura interior. En climas cálidos, la ventilación ayudará a disipar el calor acumulado y en climas fríos, evitará la condensación.

Un sistema de ventilación eficiente que incluya ventiladores, extractores y rejillas, ayudará a controlar la temperatura, proporcionando un entorno más agradable.

Prevención de incendios

Otros de los aspectos clave de una correcta ventilación es la seguridad contra incendios. Los vapores inflamables pueden acumularse en áreas cerradas, aumentando el riesgo de incendio.

Al contar con un sistema de ventilación adecuado se reducirá la concentración de estos vapores, minimizando el riesgo de ignición. Para ello, las embarcaciones deben estar equipadas con sistemas de ventilación que extraigan aire de las áreas más propensas a acumular este tipo de vapores, como la sala de máquinas o los compartimentos de combustible.

Eficiencia energética

Una correcta ventilación contribuirá también a la eficiencia energética de la embarcación. Al optimizar el flujo de aire, se podrá reducir la necesidad de utilizar sistemas de aire acondicionado, lo que a su vez reducirá el consumo de combustible, reduciendo tanto el costo operativo como la huella ambiental de la embarcación.

Mantenimiento y durabilidad

La acumulación de humedad puede provocar corrosión y degradación de los materiales, lo que puede acortar la vida útil de una embarcación, con un sistema de ventilación eficiente el ambiente se mantendrá seco, protegiendo los componentes estructurales y los sistemas eléctricos de la corrosión.

Normativas

Las regulaciones de seguridad marítima establecidas por la Organización Marítima Internacional (OMI) incluyen requisitos específicos para la ventilación en embarcaciones.

Cumplir con estas normativas es esencial para garantizar la operatividad y seguridad.

Para conocer más sobre cómo HC Grupo puede ayudarte a conseguir un sistema de ventilación óptimo en tu embarcación, contáctanos.

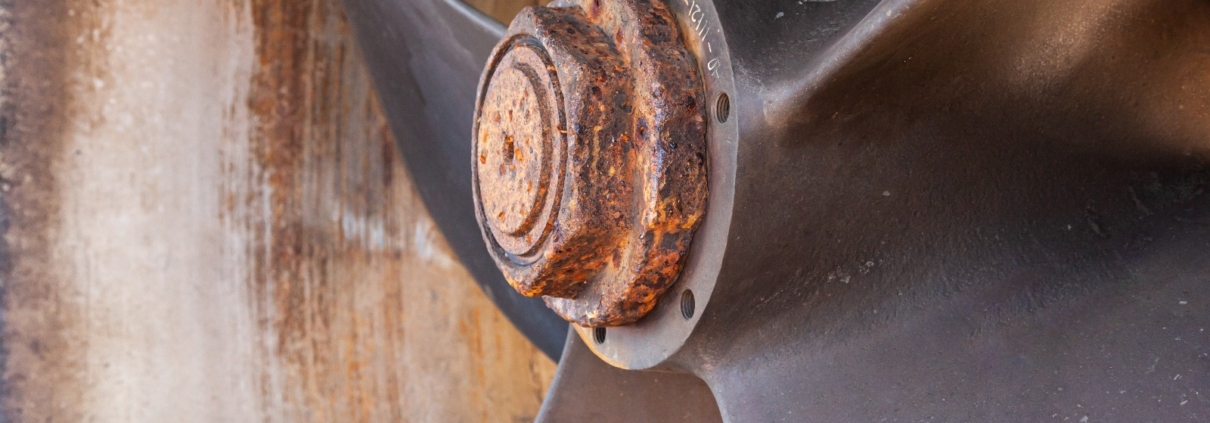

Los sistemas de propulsión de los buques son fundamentales para garantizar su maniobrabilidad, eficiencia y rendimiento. Existen diversas tecnologías que se han ido perfeccionando para adaptarse a las diferentes necesidades de las embarcaciones.

¿Cuáles son los principales sistemas de propulsión en el mercado actual? ¿Cómo influyen en la navegación comercial y de carga? ¡Te lo contamos todo en este artículo!

Hélices de paso fijo

Uno de los sistemas de propulsión más comunes y sencillos utilizados en los buques comerciales, debido a su bajo coste.  El rendimiento de las hélices de paso fijo está optimizado para un rango específico de velocidad, lo que puede limitar su flexibilidad operativa.

Tienen un diseño donde el ángulo de las palas es fijo, es decir, la eficiencia y el empuje va a depender en gran medida de la velocidad del motor.

Este sistema suele utilizarse en buques de carga, petroleros y embarcaciones que navegan a una velocidad constante en rutas largas.

Ventajas:

• Bajo coste de mantenimiento y fabricación.
• Diseño simple y robusto.
• Ideal para aquellas embarcaciones que operan a velocidades constantes.

Desventajas

• Maniobrabilidad limitada en situaciones de baja velocidad o cambios de carga.
• Menor eficiencia en condiciones de velocidad variable.



Hélices de paso variable

Este tipo de hélices permiten ajustar el ángulo de las palas según las necesidades operativas del buque. A diferencia de las anteriores, estas hélices ofrecen mayor flexibilidad ya que se puede variar el ángulo de las palas para maximizar la eficiencia en diferentes condiciones de carga y velocidad.

Es muy útil en embarcaciones que necesitan cambios de velocidad rápidos, como los ferries, grandes barcos o embarcaciones deportivas.

Ventajas

• Mayor eficiencia en diferentes condiciones operativas.
• Mayor flexibilidad para adaptarse a diferentes velocidades.
• Mejor maniobrabilidad.

Desventajas

•  Mayor coste de mantenimiento.
• Más complejas que las hélices de paso fijo.

Hélices de paso controlable

También conocidas como hélices de paso ajustable, combinan las ventajas de las hélices de paso variable con un control más preciso del empuje. En este sistema, no sólo se ajusta el ángulo de las palas sino que también se puede invertir el sentido del empuje sin necesidad de parar el motor, lo que mejora la maniobrabilidad.

Es muy útil para aquellas embarcaciones que tienen que realizar maniobras en puertos o zonas muy estrechas.

Ventajas

•  Ahorro de combustible.
• Mayor maniobrabilidad.
• Control más preciso del empuje.

Desventajas

• Sistema más complejo.
• Gran coste inicial y de mantenimiento.



Hélices con tobera

También conocidas como hélices ductadas, son aquellos sistemas que incorporan un conducto o “tobera” alrededor de la hélice que incrementa el empuje hasta un 40%, las hay diseñadas para que el empuje sea hacia delante o hacia ambas direcciones.

Canalizan el flujo hacia la hélice, aumentando el empuje sobre todo en bajas velocidades. Son ideales para buques que requieren mayor fuerza de empuje como los buques pesados o los remolcadores.

Ventajas

• Mejor eficiencia de combustible en maniobras de carga pesada.
• Reducción de cavitación.
• Mayor empuje a bajas velocidades.

Desventajas

• Mayor resistencia en situaciones de navegación rápida.
• Menor eficiencia en altas velocidades.

Propulsor azimutal

Son una solución de propulsión avanzada donde las hélices se encuentran sobre un soporte rotatorio que permite girar 360 grados. Esto hace que la embarcación tenga una maniobrabilidad excepcional, pues podrá cambiar la dirección sin necesidad de un timón.

Es utilizado sobre todo en remolcadores, buques de investigación y otros que necesitan una capacidad de maniobra precisa en áreas confinadas.

Ventajas

• Mejor control durante el atraque y la salida del puerto.
• Ahorro de combustible.
• Maniobrabilidad en todas las direcciones.

Desventajas

• Mayor complejidad mecánica.
• Gran coste inicial y de mantenimiento.



Hidrojets o chorros de agua

Este sistema de propulsión utiliza chorros de agua de alta velocidad para mover la embarcación. Utilizan bombas que cogen el agua del mar y la expulsan a alta presión para crear empuje.

Se utilizan en embarcaciones de alta velocidad como los ferries rápidos, yates y embarcaciones militares.

Ventajas

• Menor riesgo de daño en aguas poco profundas.
• Alta velocidad y rendimiento.
• Excelente capacidad de frenado y maniobrabilidad.

Desventajas

• Mayor complejidad técnica y de mantenimiento.
• Menor eficiencia a bajas velocidades.



Desde las hélices de paso fijo, que proporcionan simplicidad y fiabilidad, hasta los sistemas azimutales y water jets, que ofrecen una gran maniobrabilidad, la elección del sistema adecuado es clave para garantizar la eficiencia y el rendimiento de los buques.



En HC Group contamos con un equipo de Ingenieros propios y asociados con más de 40 años de experiencia para ayudar a nuestros clientes a optimizar sus embarcaciones con las tecnologías más avanzadas. Quedamos a tu disposición para cualquier consulta o ampliación de información técnica que necesites.

En la industria marítima, la calidad del agua a bordo de los navíos es fundamental para garantizar la salud de la tripulación y la seguridad de las operaciones. Los sistemas de desinfección de agua desempeñan un papel crucial al mantener la pureza del agua utilizada en diversas aplicaciones, como el agua potable, el agua de lastre y los sistemas de refrigeración.

Importancia de la Desinfección de Agua en Navíos

La desinfección del agua en navíos es vital debido a las posibles fuentes de contaminación que pueden surgir durante los largos viajes en el mar. El agua almacenada en los tanques de los navíos puede contener microorganismos patógenos, bacterias y virus que representan un riesgo para la salud de la tripulación. Además, la acumulación de biofilm en los sistemas de tuberías puede comprometer la calidad del agua y la eficiencia de los sistemas a bordo, lo que podría afectar las operaciones diarias.

Sistemas de Desinfección de Agua para Navíos

Existen varios métodos de desinfección de agua comúnmente utilizados en los navíos, cada uno con sus ventajas y desventajas:

1. Cloración

La cloración es uno de los métodos más tradicionales y ampliamente utilizados. Consiste en la adición de cloro al agua para eliminar microorganismos. Aunque es eficaz, requiere un control cuidadoso de las concentraciones de cloro para evitar la formación de subproductos tóxicos, como los trihalometanos, y garantizar la seguridad de la tripulación.

2. Desinfección Ultravioleta (UV)

La desinfección UV es una tecnología más moderna que utiliza luz ultravioleta para destruir el material genético de los microorganismos, impidiendo su reproducción. Este método es efectivo contra una amplia gama de patógenos y no genera subproductos químicos, lo que lo convierte en una opción respetuosa con el medio ambiente. Sin embargo, su eficacia puede verse reducida por la presencia de sólidos en suspensión en el agua.

3. Ozono

El ozono es un oxidante poderoso que puede desinfectar el agua de manera efectiva, eliminando bacterias, virus y otros microorganismos. A diferencia del cloro, el ozono no deja residuos y se degrada rápidamente, minimizando su impacto ambiental. Sin embargo, la instalación y operación de los sistemas de ozonización pueden ser más costosas.

4. Electrólisis

La electrólisis utiliza una corriente eléctrica para generar desinfectantes a partir de la sal presente en el agua de mar. Este sistema es autónomo y puede ser una solución efectiva en situaciones donde se requiere un sistema de desinfección continuo y de bajo mantenimiento. Sin embargo, su eficacia puede depender de la salinidad del agua y de las condiciones de operación.

Factores a Considerar en la Elección del Sistema

La elección del sistema de desinfección adecuado para un navío depende de varios factores clave:

• Tipo de agua: Dependiendo de si se trata de agua potable o agua utilizada en sistemas de refrigeración, el sistema de desinfección puede variar.
• Eficiencia del sistema: Es esencial evaluar la eficacia del sistema en la eliminación de patógenos específicos presentes en el agua y asegurar que cumpla con las normativas internacionales.
• Impacto ambiental: La generación de subproductos y el consumo de energía son aspectos clave a considerar para minimizar la huella ecológica del navío.
• Mantenimiento y operación: La simplicidad en la operación y el mantenimiento del sistema es crucial para garantizar su funcionamiento continuo durante las operaciones del navío, evitando tiempos de inactividad costosos.

Los intercambiadores de calor tubulares son componentes necesarios en el diseño de embarcaciones marinas, desempeñando un papel bastante útil en el mantenimiento de la eficiencia operativa de la maquinaria a bordo. Estos dispositivos sirven para gestionar la temperatura de los motores, sistemas hidráulicos y otros equipos expuestos a condiciones en el ambiente marino.

En este artículo, vamos a explicar el funcionamiento de los intercambiadores de calor tubulares, detallando cómo aprovechan el agua de mar para disipar el calor excesivo y garantizar un funcionamiento óptimo y seguro. Trataremos tanto su diseño como su operación, ilustrando por qué son tan efectivos en el mar y cómo contribuyen a la longevidad de las embarcaciones.

Tabla de Contenidos
¿Cómo Funcionan los Intercambiadores de Calor Tubulares?
Diferencias entre los Intercambiadores de Calor Tubulares y Otros Tipos de Intercambiadores
Componentes y Función de los Intercambiadores de Calor Tubulares
Beneficios de los Intercambiadores de Calor Tubulares en Embarcaciones



¿Cómo Funcionan los Intercambiadores de Calor Tubulares?

Los intercambiadores de calor tubulares están compuestos por un conjunto de tubos a través de los cuales uno o más fluidos circulan para transferir calor. Están diseñados para permitir que un fluido caliente y uno frío pasen a través del intercambiador sin mezclarse, intercambiando calor a través de las paredes de los tubos. El proceso se hace de esta forma:

1. Circulación de Fluidos: Un fluido caliente entra en uno de los lados del intercambiador y fluye a través de los tubos internos. Simultáneamente, un fluido frío fluye por el espacio exterior alrededor de estos tubos en la carcasa, pero sin entrar en contacto directo con el fluido caliente.
2. Transferencia de Calor: A medida que el fluido caliente pasa por los tubos, su calor se transfiere a través de las paredes de los tubos al fluido frío que circula alrededor de ellos. Esto se logra gracias a la conductividad térmica del material de los tubos.
3. Salida de Fluidos: El fluido que ha cedido calor sale del intercambiador por un extremo, ahora a una temperatura más baja. Simultáneamente, el fluido que ha absorbido el calor sale por otro extremo, ahora a una temperatura más elevada.

Diferencias entre los Intercambiadores de Calor Tubulares y Otros Tipos de Intercambiadores

Intercambiadores de Calor de Placas vs. Tubulares

• Placas: Los intercambiadores de calor de placas utilizan placas metálicas para separar y transferir calor entre dos fluidos. Son generalmente más eficientes en la transferencia de calor que los tubulares debido a su mayor área de superficie.
• Tubulares: Aunque los intercambiadores tubulares pueden ser menos eficientes en términos de transferencia de calor en comparación con los de placas, son más robustos y pueden manejar presiones y temperaturas más altas. En embarcaciones marinas, se prefieren debido a su durabilidad y capacidad para manejar fluidos corrosivos o cargados.

Intercambiadores de Calor de Carcasa y Tubo vs. Tubulares

• Carcasa y Tubo: Este tipo comparte similitudes con los intercambiadores tubulares, pero generalmente en una configuración más grande y con múltiples pasos para los fluidos. Son ideales para aplicaciones de gran escala donde se requiere el manejo de grandes volúmenes de fluidos.
• Tubulares: Los intercambiadores tubulares, siendo una subcategoría de los de carcasa y tubo, suelen ser más compactos y fáciles de mantener, adecuados para embarcaciones donde el espacio puede ser limitado.

Intercambiadores de Calor de Serpentín vs. Tubulares

• Serpentín: Estos intercambiadores emplean un tubo enrollado en forma de espiral y sirven para aplicaciones donde los fluidos tienen viscosidades relativamente altas.
• Tubulares: Proporcionan una mejor manejabilidad y mantenimiento en comparación con los serpentines, especialmente en entornos marinos donde la accesibilidad y la eficiencia en el mantenimiento son prioritarias.

Componentes y Función de los Intercambiadores de Calor Tubulares

• Tubos

• • • Los tubos son el corazón del intercambiador de calor tubular. Están agrupados en conjuntos y pueden variar en forma, tamaño y material, dependiendo de la aplicación específica.
    • Función: Los tubos transportan uno de los fluidos, permitiendo que el calor se transfiera desde el fluido más caliente al más frío a través de sus paredes.

• Carcasa

• • • La carcasa es el cuerpo externo que encierra los tubos. Suele estar hecha de materiales robustos y duraderos para soportar las condiciones marinas, como acero inoxidable o acero al carbono.
    • Función: La carcasa contiene el segundo fluido que fluye alrededor de los tubos y facilita la transferencia indirecta de calor. También protege los componentes internos y asegura la integridad estructural del intercambiador.

• Cabezales

• • • Los cabezales se encuentran en ambos extremos de la carcasa y pueden ser de diferentes tipos, dependiendo de la configuración del intercambiador de calor (por ejemplo, fijos o flotantes).
    • Función: Los cabezales dirigen el flujo de los fluidos hacia y desde los tubos y pueden también permitir la expansión térmica de los tubos durante la operación, dependiendo de su diseño.

• Placas de Tubos

• • Las placas de tubos son placas perforadas que sostienen y sellan los tubos en su lugar, ubicadas en los extremos de la carcasa donde los tubos se conectan con los cabezales.
  • Función: Estas placas aseguran que los tubos estén correctamente alineados y distribuyen uniformemente los fluidos a través de los tubos. También previenen la mezcla de los fluidos en los lados de entrada y salida.



Beneficios de los Intercambiadores de Calor Tubulares en Embarcaciones

• Alta Eficiencia Térmica:
  • Los intercambiadores de calor tubulares están diseñados para maximizar la transferencia de calor entre dos fluidos, lo que los hace extremadamente eficientes para regular la temperatura de los motores y otros sistemas marinos. La configuración de los tubos permite un flujo óptimo y un intercambio de calor ideal , para mantener la eficiencia del combustible y el rendimiento óptimo del motor.
• Robustez y Durabilidad:
  • Fabricados con materiales resistentes a la corrosión, como el acero inoxidable, bronce o titanio, los intercambiadores de calor tubulares están diseñados para resistir la corrosión salina y la erosión que son comunes en el ambiente marino. Esta durabilidad asegura una vida útil prolongada del equipo y reduce la necesidad de mantenimiento frecuente o reemplazos costosos.
• Flexibilidad en el Diseño:
  • Los intercambiadores de calor tubulares pueden ser personalizados para adaptarse a una variedad de necesidades y configuraciones de espacio dentro de una embarcación. Esto incluye variaciones en el tamaño, la forma y la disposición de los tubos, lo que permite una integración eficiente en sistemas existentes sin comprometer el rendimiento.
• Facilidad de Mantenimiento y Limpieza:
  • A diferencia de otros tipos de intercambiadores, los tubulares ofrecen una mayor accesibilidad para la limpieza y el mantenimiento. Esto es vital en entornos marinos donde el ensuciamiento y la acumulación de depósitos pueden afectar la eficiencia térmica. La capacidad de limpiar fácilmente los tubos garantiza que el intercambiador funcione a su máxima eficiencia durante más tiempo.

Por concluir, los intercambiadores de calor tubulares son esenciales para mantener la eficiencia operativa de las embarcaciones marinas, gracias a su capacidad para gestionar la temperatura de motores y sistemas bajo condiciones marinas rigurosas. Estos dispositivos maximizan la transferencia de calor usando el agua de mar, lo cual sirve  para la longevidad y el rendimiento óptimo de la embarcación. Además, su diseño robusto ofrece durabilidad frente a la corrosión y facilidad de mantenimiento. Para asegurar la instalación y el mantenimiento de estos sistemas, contacta a HC Grupo, donde nuestros expertos están listos para ayudarte a optimizar la operatividad y seguridad de tu embarcación.
